Retourneur de Palette

Retourneur de Palette FSDC

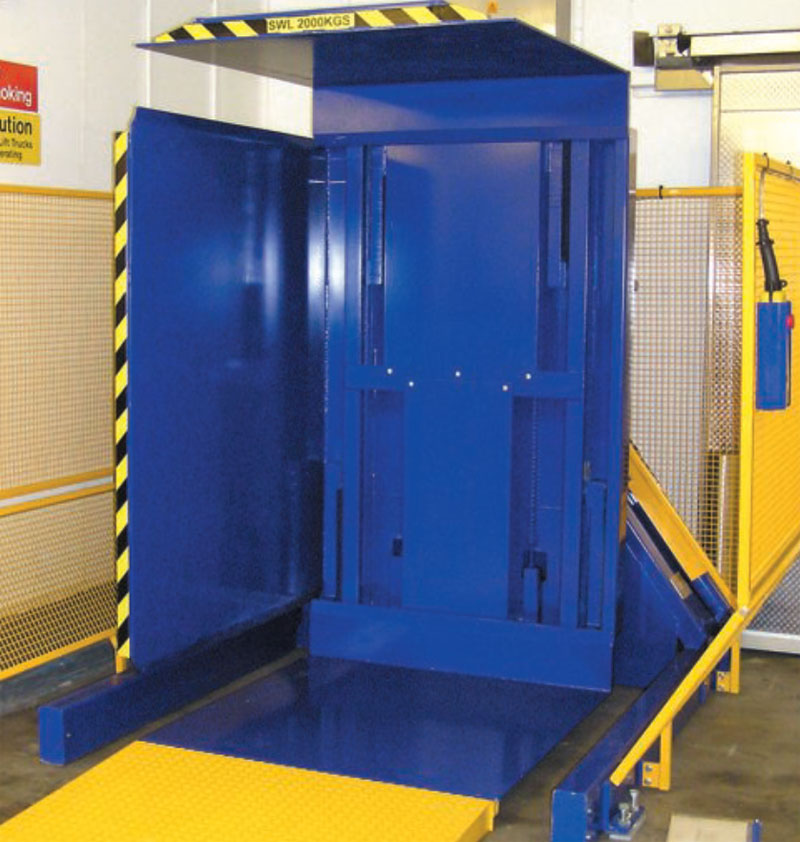

Engin le plus polyvalent de la gamme, cet inverseur autonome á 180° avec tables de serrage jumelées reliées par chaînes, apporte une solution pratique á la plupart des problèmes de transfert de palettes. Ce modèle standard peut manipuler des charges d'une hauteur de 2 mètres á moins de 600mm. On peut le paramétrer pour effectuer les charges par chariot élévateur á 240mm au-dessus du sol, ou l'ajuster rapidement pour ouvrir les tables jusqu'au niveau du sol afin de donner accès au chariot á palettes sur une courte rampe. Nous pouvons mène, le cas échéant, permuter les tables afin de pouvoir effectuer le chargement au ras du sol par chariot de palette manuel. S' il est nécessaire de soutenir les charges contre le mur latéral pendant le renversement, il est recommandé de choisir le modèle á charger sur rampe. En variante, le modèle pour charge á ras du sol convient bien lorsque les matériaux sont stabilisés uniquement sous l'effet de la pression de serrage. Le FS DC est fourni avec des grilles de protection fixes afin de pouvoir facilement le changer d'emplacement. Nous pouvons installer entre les pieds de l'engin un détecteur á cellule photoélectrique á un faisceau ou á faisceaux multiples s'il est muni de grilles de protection fixées au sol.

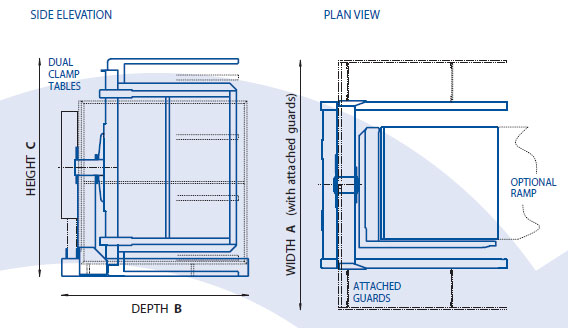

Commandes: Individuelles, boutons-poussoirs 24V sur satellite suspendu ou boîtier monté sur la grille de protection. Il existe en option des systèmes á autoséquence informatisés. Grilles de protection. Les grilles de protection de base fixées sur l'engin font partie de l'ensemble, mais elles peuvent être adaptées pour constituer une cage fixée au sol, avec cellules photoélectriques de sécurité á un faisceau ou á faisceaux multiples. En option, il exsiste des engins présentant une ouverture de mâchoires supérieure, d'autres dimensions de tables de chargement modifiées et des engins de capacité de charge supérieure. Les dimensions indiquées sur le schéma correspondent á la version chargée sur rampe.

UTILISATIONS PRÉCONISÉES POUR LE FS DC

Transfert de charge des palettes en bois aux palettes plastiques, ou autres palettes hygiéniques.
Récupération des marchandises endommagées ou des cartons brisés du fond de la gerbe.
Permutation entre vos palettes internes de bonne qualité.
Récupération d'intercalaires usées dans les congélateurs entre les couches de marchandises congelées.

Le FS DC est tout simplement l'inverseur de palettes le plus adaptable du marché. Il est doté d'une fonction remarquable, permettant de permuter la charge entre le niveau du sol et le chargement par chariot élévateur. En raison de la symétrie autour du pivot central, les tables de chargement sont toujours ouvertes au même niveau. Ce dispositif s'avère particulièrement utile dans les fosses ou au niveau des quais. Il fait du FS DC un engin idéal pour les utilisations en lignes alimentées par tapis roulants. Il est également important de bien centraliser la masse des charges lourdes et trapues. Grâce á sa large plage de courses de serrage, il convient particulièrement bien pour manipuler toute une variété de charges de grande largeur. Sa construction polyvalente et robuste fait de cet inverseur un engin très utile dans la plupart des dépôts ou á l'extérieur. (Pour les industries où un niveau extrême d'hygiène joue un rôle critique, telles que les industries pharmaceutiques, nous préconisons d'utiliser de préférence le FDL). Les paramètres de charge correspondent aux charges présentant au maximum 2400mm de large sur 2500mm de haut, et d'un poids de 3 tonnes.

FSDC SPECIFICATIONS
Utilisable ouverture de la mâchoire		maximum 2.00m
		minimum 0.64m rampe tables chargées
or		0.74m floor flush tables
Augmentation des modèles d'ouverture de la mâchoire aussi disponible
Tableaux de charge		1.30m x 1.30m rampe tables chargées
		1.40m x 1.30m plancher chasse tables
Normalement fourni avec 1,20 m de long rampe de chargement
Chargement capacité 2000 kg.
Source de courant 3ph / 400v/ 20 amp
Taille du moteur 4kW
Poids 2255 kgs
Poids des gardes 175 kgs
Contrôles: Extended contrôles de bouton poussoir individuelle avec demi ou entièrement auto- systèmes séquencés disponibles en option.
Espace de fonctionnement: 2,80 m de large x 2,30 m de profondeur x 2.48m de haut inc. gardes attachés
Profondeur augmente à 3.31 m lorsque munis de protecteurs de plancher fixe et plusieurs photo-poutres.
Les dimensions standard d'expédition: 2,80 m de large x 2,30 m de profondeur x 2,20 m de haut avec des gardes équipés.
